合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 磺酸基團(tuán)修飾水滑石LB復(fù)合薄膜自組裝機(jī)理及酸致變色特性（一）
> 連鑄結(jié)晶器內(nèi)渣鋼兩相表面張力和界面張力的演變行為與機(jī)制
> 用吸管往水里吹氣，為什么水里的氣泡不像氣球一樣越吹越大？而是分成很多個(gè)連續(xù)的小氣泡冒出來？
> 土層中毛細(xì)水表面張力怎么計(jì)算
> PG木質(zhì)素活性劑增產(chǎn)機(jī)理、選井條件、應(yīng)用效果
> 浮選藥劑對煤漿表面張力和浮選效果影響
> 高鹽油藏下兩性/陰離子表面活性劑協(xié)同獲得油水超低界面張力的方法（三）
> 新型聚芴材料螺芴氧雜蒽的X型多層LB膜制備方法
> 全自動表面張力儀的測試方法
> 不動桿菌菌株XH-2產(chǎn)生物表面活性劑發(fā)酵條件、性質(zhì)、成分研究（一）
推薦新聞Info
-
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定（三）
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定（二）
> 釕催化劑合成丁炔二醇醚三硅氧烷表面活性劑反應(yīng)條件及表面張力測定（一）
> 座滴法測量玻璃熔體表面張力準(zhǔn)確性及影響因素
> 座滴法測量玻璃熔體表面張力裝置、步驟
> 液體表面張力受力分析圖：原理、數(shù)學(xué)模型、應(yīng)用與實(shí)例
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性（下）
> 各向異性表面張力條件下定向凝固共晶生長形態(tài)穩(wěn)定性（上）
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（三）
> NaOL、HZ組合捕收劑對鋰輝石礦物浮選效果、表面張力影響（二）
影響鋁粒進(jìn)入鋼液程度排序：渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
來源：《煉鋼》張 勇，劉 勇，彭集棚，程樹森 瀏覽 820 次 發(fā)布時(shí)間:2024-08-21

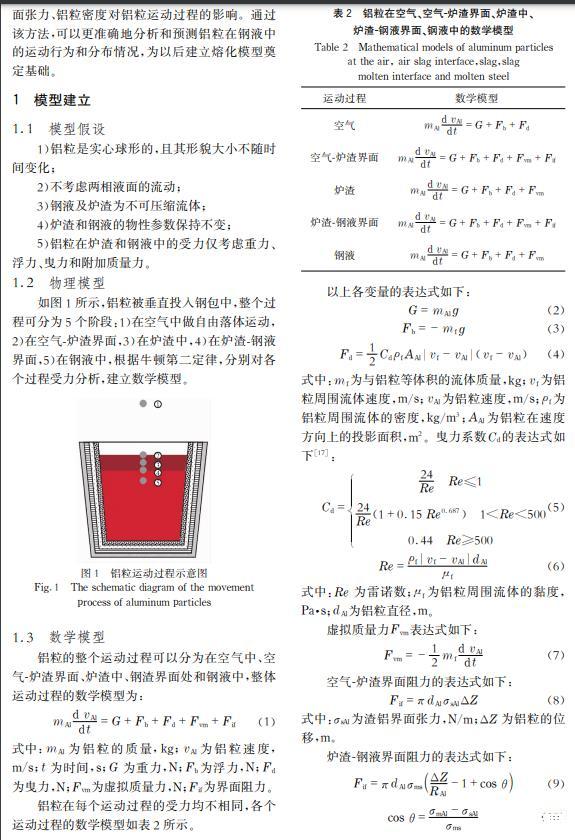

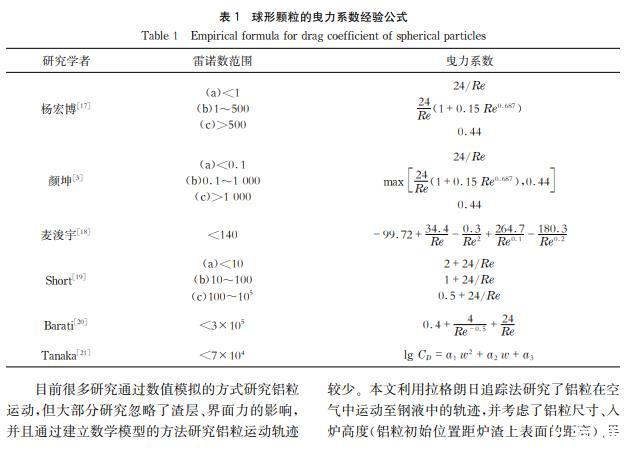

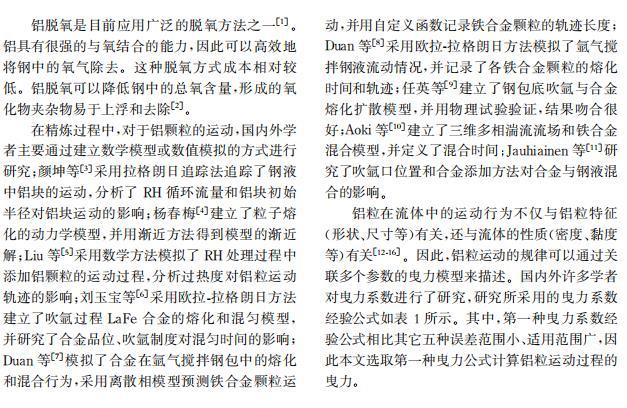

摘要： 二次精煉過程中，鋁是鋼液進(jìn)行脫氧及合金化的主要物料之一，但純鋁的密度小于鋼液，能否穿越渣層與鋼液接觸及接觸時(shí)間對鋁的脫氧效果和鋼中溶解鋁的含量有直接影響。在忽略鋁的熔化、溶解及化學(xué)反應(yīng)的情況下，通過對鋁粒運(yùn)動過程受力分析，建立鋁粒在氣-渣-鋼相內(nèi)的三維運(yùn)動數(shù)學(xué)模型，明晰鋁粒尺寸及入爐高度對鋁粒運(yùn)動軌跡的影響。

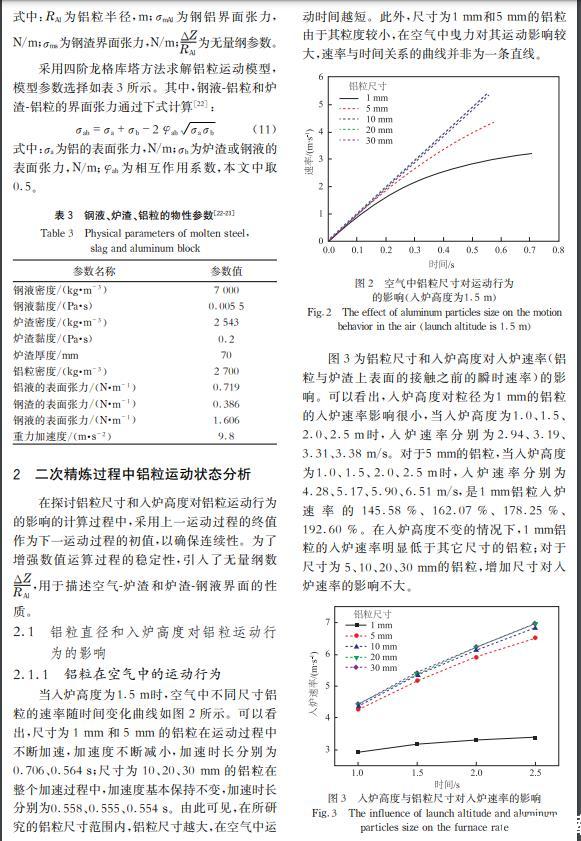

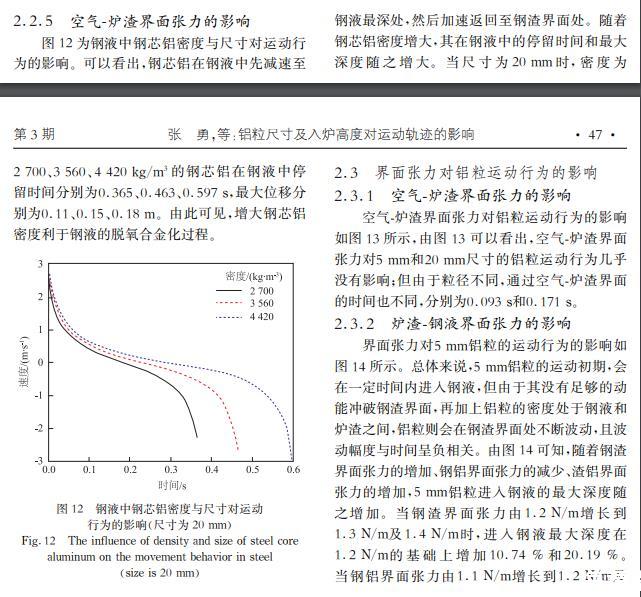

結(jié)果表明：在渣層厚度為70 mm且入爐高度為1~1.5 m的情況下，1 mm和5 mm的鋁粒在渣鋼界面處波動；入爐高度為1 m時(shí)，粒徑為10 mm的鋁粒停留在渣鋼界面處，但在入爐高度為1.5 m及以上時(shí)可以進(jìn)入鋼液；20 mm及以上尺寸的鋁?？梢赃M(jìn)入鋼液。在入爐高度為1 m時(shí)、30 mm尺寸的鋁粒在鋼液中的停留時(shí)間與深度相較于20 mm的基礎(chǔ)上分別增加22.86 %和50.00 %；在鋁粒尺寸為20 mm時(shí)、入爐高度為1.5 m時(shí)的鋁粒在鋼液中的停留時(shí)間與深度在1 m的基礎(chǔ)上分別增加5.71 %和10.00 %。

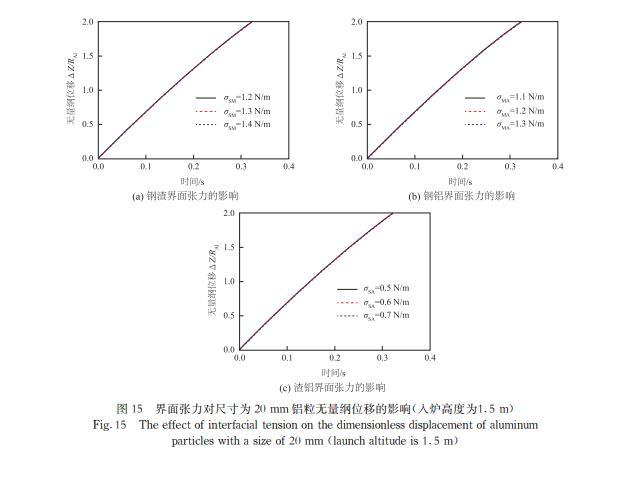

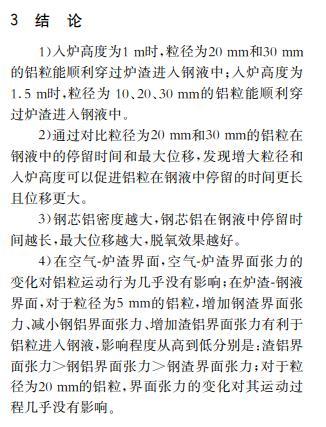

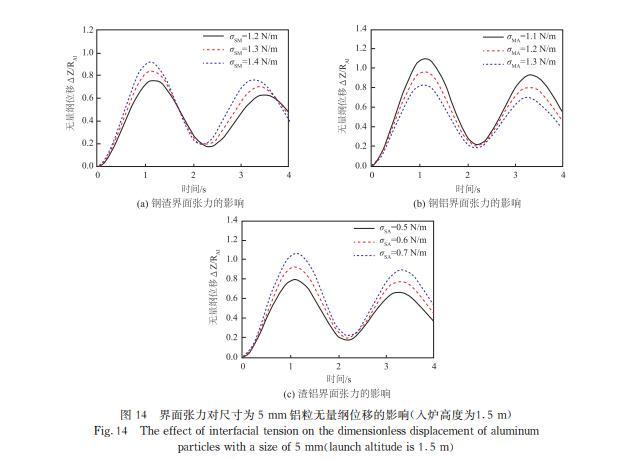

增加鋼渣界面張力、減小鋼鋁界面張力或增加渣鋁界面張力有利于鋁粒進(jìn)入鋼液，而鋁粒的尺寸大于20 mm，界面張力對鋁塊運(yùn)動幾乎沒有影響；增大密度會使鋼芯鋁在鋼液中停留更長時(shí)間，有利于鋼液脫氧。
